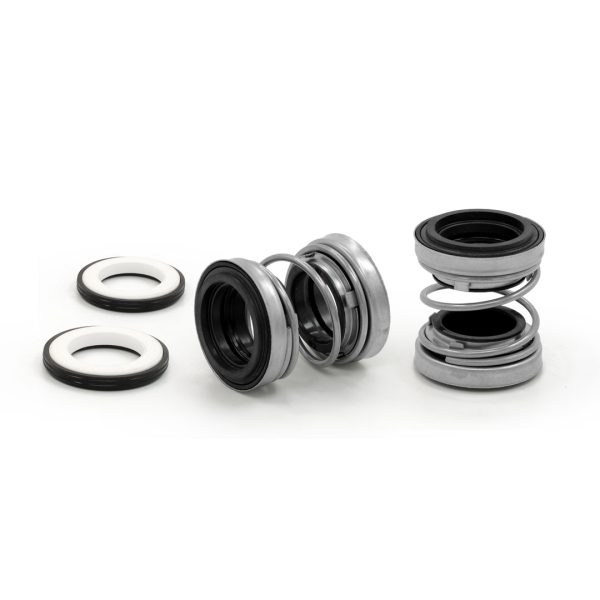

مکانیکال سیل دبل سرامیک

مکانیکال سیل یا نافی دبل و یا سیل مکانیکی دبل وسیله‌ای است که به اتصال قطعات و تجهیزات در یک سیستم آبرسان کمک می‌کند و از نشت سیال جاری بر اثر وجود اختلاف فشار در مرز قطعات و دور شافت در الکتروموتور و محفظه جلوگیری می‌کند تا پمپاژ به شکل صحیحی انجام پذیرد. مکانیکال سیل به نام‌های دیگری چون، سیل مکانیکی، نافی یا آب‌بند مکانیکی نیز معروف است.

نافی یا مکانیکال سیل دبل سرامیک یک قطعه‌ی بسیار حساس و یکی از اصلی‌ترین و پرمصرف‌ترین قطعات استهلاکی درصنعت سیالات و گازها می‌باشد و همچنین از ایمن‌ترین قطعات صنعتی است که برای جلوگیری از نشت مایعات و گازها به بیرون از سیستم مورد استفاده قرار می‌گیرد. در صورت بروز مشکل در این بخش، پمپ کارایی خود را از دست می‌دهد و کاملا از دور خارج می‌شود. کارایی سیل‌ها به طور عمده به مقدار چسبندگی میان قطعات، واشرها و درزبندهای به کار رفته در سیستم بستگی دارد.

سیل مکانیکی دبل شامل دو سطح صاف است که یکی ثابت و بر روی کاسه‌ی پمپ و دیگری متحرک و بر روی محور چرخی پمپ قرار می‌گیرد. روش کار این دو سطح به این صورت است که لایه‌ی نازکی از مایع بر روی سطوح سیل قرار گرفته و عملکرد آن را بهبود می‌بخشد. پس فشار ماده‌ی پمپ شونده و همچنین نیروی موئینگی، لایه‌ی نازکی از مایع را بر روی سطوح سیل مکانیکی قرار می‌دهد که منجر به روان کاری دو سطح می‌شود و کارکرد سیل تحت شرایط خشک منجر به صدمه دیدن سطوح آن می‌گردد. بنابراین نباید اجازه داد که پمپ خشک کار کند.

مکانیکال سیل دبل سرامیک از جنس کربن سرامیک وایتون یا سیلیکن سیلیکن وایتون بوده که تحمل فشار حدود 8 بار را دارد و دمای بین 30- تا 200+ درجه‌ی سانتی‌گراد را تحمل می‌کند. باید این نکته را در نظر داشت که از عوامل مهم و تاثیرگذار در انتخاب سیل مکانیکی یا نافی جهت چرخش شافت، درجه حرارت، سرعت، قطر شافت و نوع سیال و… است که در انتخاب سیل مکانیکی یا نافی بسیار مهم است.
