| سایز شفت | سایز کفی |
|---|---|
| 12 | 23.0 |
| 14 | 25.0 |
| 15 | 27.0 |
| 16 | 27.0 |
| 18 | 33.0 |
| 20 | 35.0 |
| 22 | 37.0 |
| 24 | 39.0 |
| 25 | 40.0 |
| 28 | 43.0 |
| 30 | 45.0 |
| 32 | 48.0 |
| 33 | 48.0 |
| 35 | 50.0 |
| 38 | 56.0 |
| 40 | 58.0 |
| 43 | 61.0 |
| 45 | 63.0 |
| 48 | 66.0 |
| 50 | 70.0 |
| 53 | 73.0 |
| 55 | 75.0 |
| 58 | 78.0 |
| 60 | 80.0 |
| 65 | 85.0 |
| 70 | 92.0 |
| 75 | 97.0 |
| 80 | 105 |
| 85 | 110 |
| 90 | 115 |
| 95 | 120 |
| 100 | 120 |
سیل مکانیکی یا نافی بروگمن سیلیکون و یا مکانیکال سیل بروگمن سیلیکون وایتون وسیله‌ای است که به اتصال قطعات و تجهیزات در یک سیستم آبرسان کمک می‌کند. سیل مکانیکی بروگمن از نشت سیال جاری بر اثر وجود اختلاف فشار در مرز قطعات و دور شافت در الکتروموتور و محفظه جلوگیری می‌کند تا پمپاژ به شکل صحیحی انجام پذیرد. مکانیکال سیل به نام‌های دیگری چون، سیل مکانیکی، نافی یا آب‌بند مکانیکی نیز معروف است.
نافی یا مکانیکال سیل یک قطعه‌ی بسیار حساس و یکی از اصلی‌ترین و پرمصرف‌ترین قطعات استهلاکی درصنعت سیالات و گازها می‌باشد و همچنین از ایمن‌ترین قطعات صنعتی است که برای جلوگیری از نشت مایعات و گازها به بیرون از سیستم مورد استفاده قرار می‌گیرد. در صورت بروز مشکل در این بخش، پمپ کارایی خود را از دست می‌دهد و کاملا از دور خارج می‌شود. کارایی سیل‌ها به طور عمده به مقدار چسبندگی میان قطعات، واشرها و درزبندهای به کار رفته در سیستم بستگی دارد.

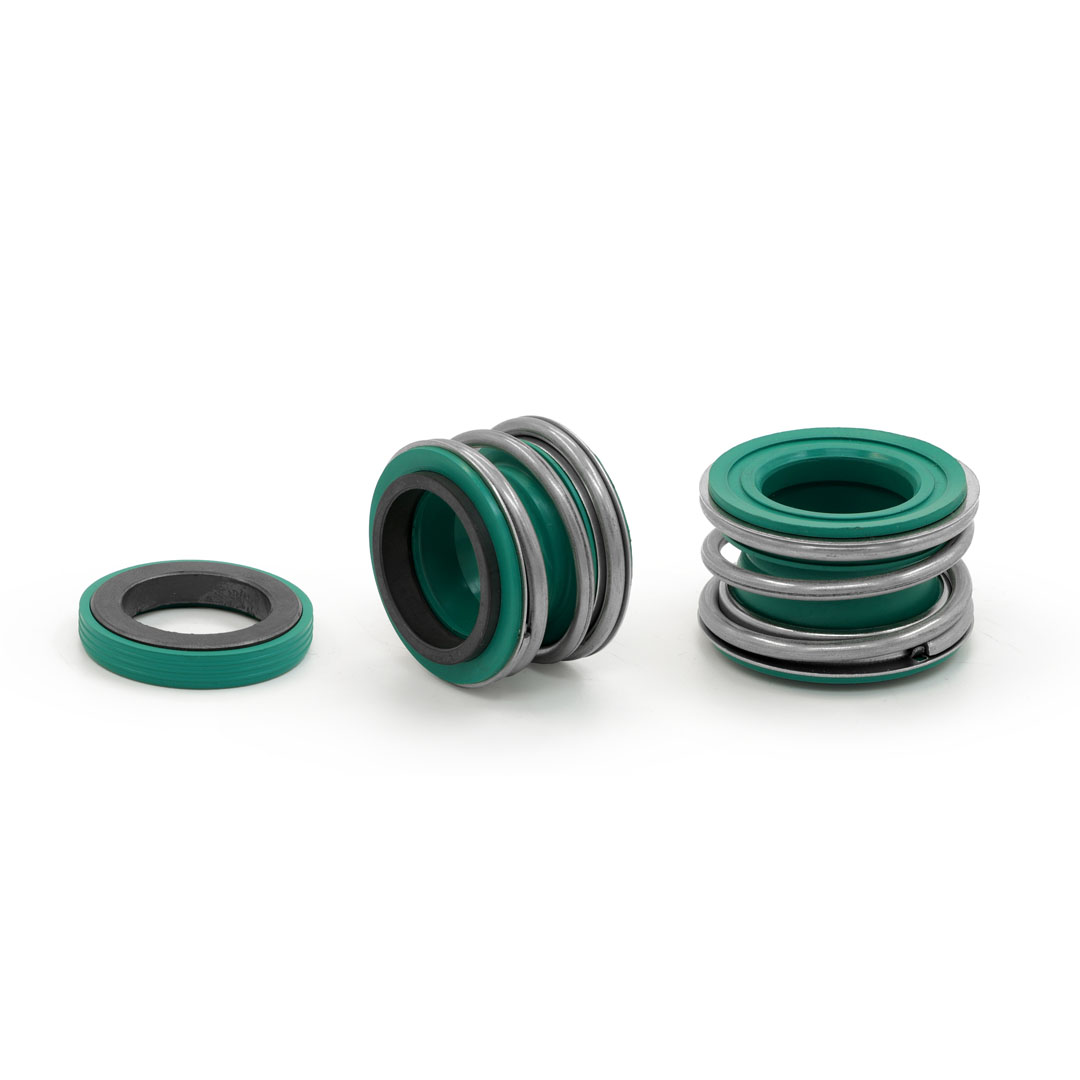

مکانیکال سیل بروگمن سیلیکون وایتون شامل دو سطح صاف است که یکی ثابت و بر روی کاسه‌ی پمپ و دیگری متحرک و بر روی محور چرخی پمپ قرار می‌گیرد. روش کار این دو سطح به این صورت است که لایه‌ی نازکی از مایع بر روی سطوح سیل قرار گرفته و عملکرد آن را بهبود می‌بخشد.
از عوامل مهم و تاثیرگذار در انتخاب سیل مکانیکی یا نافی جهت چرخش شافت، می‌توان به درجه حرارت، سرعت، قطر شافت و نوع سیال اشاره کرد. سیل مکانیکی بروگمن یکی از معروف‌ترین و پرکاربردترین نافی‌های موجود در صنعت می باشد که جهت آب بندی انواع پمپ‌ها مورد استفاده قرار می‌گیرد و مکانیکال سیل بروگمن سیلیکون وایتون از جنس سلیکن سلیکن وایتون بوده و تا 10 بار فشار و حرارت بین 40- تا 200 درجه‌ی سانتی‌گراد را تحمل می‌کند. کاربرد مکانیکال سیل بروگمن سیلیکون جهت جلوگیری از نشت مواد گران قیمت، مواد خورنده و خطرناک، مایعات سمی و گازها، آلاینده‌ها و مواد سرطان زا، سیالات رادیو اکتیو، مواد منفجره و … می‌باشد.
